广州中声机电噪声控制技术有限公司交通噪声的综合治理项目
交通噪声治理---声屏障工程


声屏障产品介绍:

  声屏障工程应用的范围相当广,很多厂界噪声、冷却塔、热泵等项目中均会用到声屏障产品。其中应用最广、产量最大的还是治理公路噪声。
  实际工程中,我们应用最多的仍是传统金属结构,即:屏体的钢结构部分为H型钢,最常见的是125和150两种。吸声体结构以金属结构的吸声屏体为主,主体结构外层为镀锌钢板或铝板,内层吸声材料多为玻璃棉,外附防水材料。隔声体结构如设计为透明的样式则多采用5+5或6+6夹膜安全玻璃,PC板等;当设计成非透明结构时,多会采用夹芯彩钢板。

声屏障的设置:

  声屏障是使声波在传播途径中受到阻挡,从而达到某特定位置上的降噪作用的一种装置。声屏障的作用是使我们的噪声受控点落在声屏障所产生的“声影区”内,这个“声影区”的大小与声音的频率有关,频率越高,声影区的范围也就越大。但由于交通噪声所特有的不确定性,也使得我们在设计公路声屏障的长度、高度这两个最为关键的数值上,除了科学的设计计算外,也需要很多的实例经验。

  对于长度设计,通常可以认为屏障长度L为接受点至屏障距离的八倍以上,大致可以视作无限长,这里的接受点是处在屏障的中心位置而言的。 在高度的设计上多在2-4米,3米左右的屏障高度最为常见。它们的插入损失通常在5-12dB之间。

  对公路声屏障而言,由于交通噪声的不确定性,使屏障的插入损失在5-12dB之间徘徊。当我们需要更高的插入损失(如20dB以上时),就需要考虑全封闭结构了。全封闭声屏障根据路面跨度的不同建造费用相差很大,每每我们在轻轨声屏障项目中会见到这种屏障。而高架路的全封闭屏障,由于高架路往往是双向4车道,其路面的跨度可达19米左右,无论是屏障的基础还是钢结构施工,难度都相当大。目前较成熟的有工程实例的高架桥全封闭声屏障结构设计类似于钢结构厂房的设计。

声屏障的结构设计

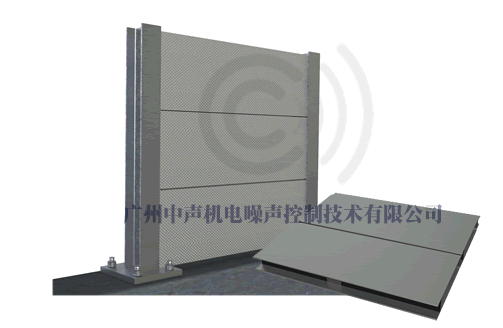

常见高度(3m)的传统金属结构屏障
H型钢立柱
技术要点
150或125H"形"钢为主。外部多采用镀锌喷塑防腐或环氧树脂防腐。
两翼板平行度应小于2mm,翼板与腹板垂直度应小于1.5mm。125没有真正的型钢,多用4+4+6的钢板焊接而成,实际证明效果也很不错。
隔声体
技术要点
PC板、5+5或6+6夹膜安全玻璃为主,支撑件为铝合金型材。 隔声量达到20分贝以上即可作为声屏障的隔声构件。
吸声体
技术要点
外层为铝板或镀锌钢板,冲百叶或圆形孔,冲孔率一般会要求20%以上。内置玻璃棉作为吸声材料。 冲孔率达到20%以上时,护面层不会影响到内层材料的吸声性能。
基础
技术要点
高架防撞墙上的屏障采用钢筋种植的方法,种植深度需大于240mm;
路肩处的屏障施工多采用开挖、现浇混凝土的方法;
用钢筋砼预制桩在高速公路路肩打桩是很难的,所以开挖、预埋是大家现在较认同的设计方法。

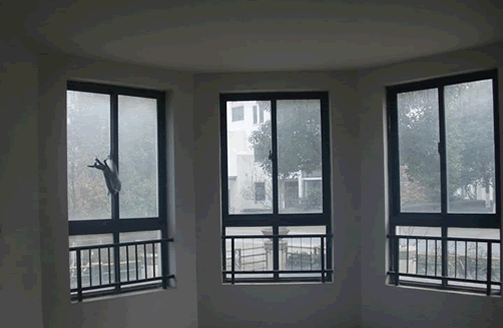

交通噪声治理---家用隔音窗


家用隔音窗产品介绍:

  对于普通窗而言,按材料可以分为:钢窗、铝窗、塑窗等等。普通窗的隔声性能往往满足不了较高的隔声要求(特别是高于35dB(A)的隔声量)需要我们重新设计制作。对于窗的隔声性能,主要在于占窗面积80%左右的玻璃的隔声效果 ,其次还需要很好的解决窗缝的密封处理。

  当要求隔声窗的隔声量在35dB(A)以上时,应用最多的还是双层窗结构。一般隔声窗要达到35dB(A)以下的标准时并不是很难,制作精良的一些普通窗也可以达到这个隔声量。需要更高的隔声量(如40dB(A)以上)以及更低的共振频率时,就需要采用一些特殊的结构,常见的就是双层窗构造。

隔音窗的评价指标:

  隔声窗的各种评价指标还是基于普通窗的基础上的,所不同在于隔声量和隔声窗的独特结构。对于建筑外窗的普通窗、隔声窗的主要评价指标大家可参考下面几个数据:

隔声窗的隔声性能
等级
计权隔声量Rw范围(dB)
I
Rw≥45
II
45 > Rw ≥40
III
40 > Rw ≥35
IV
35 > Rw ≥30
V
30 > Rw ≥ 25



隔声密闭门窗检测性能表

单玻窗
中空玻璃窗
国标
国标
气密性能
单位缝长每小时渗透量q1(m3/m*h)
单位面积每小时渗透量q2(m3/m2*h)
GB/T7107-2002
GB/T7107-2002
水密性能(Pa)
GB/T7108-2002
GB/T7108-2002
抗风压性(kPa)
GB/T7106-2002
GB/T7106-2002
空气隔声性能(dB)

GB/8485-2002
保温性能K(w/m2*K)

反复启闭性能(次)

 建筑外窗的抗风压、水密、气密、保温和隔声五大性能指标要求:
(1)抗风压性能:低层和多层≥III级(2500Pa) ;中高层和高层≥II级(3000Pa)
(2)水密性能: ≥III级(250Pa)
(3)气密性能: ≥II级(≤1.5m3/m·h)
(4)保温性能: 传热系数K≤3.5(W/m2·K)
(5)隔声性能: 主干路两侧:IV级(30≤Rw≤35) 次干路两侧:V级(25≤Rw≤30)




隔音窗的产品设计:

  对于普通的铝窗、塑窗,上海市建筑科学研究院对塑料窗和铝合金窗进行了一系列的隔声性能实测及比较试验;5mm厚单玻塑窗隔声量为21-24dB;5+12A+5的中空单框双玻塑窗为24-29dB;双玻的隔声量比单玻大5dB左右。
  由上可以看出,由于窗的主体结构玻璃不能获得很高的隔声量。当只有30dB(A)以下的隔声量要求时,普通单层玻璃窗可以满足要求。对大于30dB(A)以上时,我们大都会采用双层窗设计。对于40dB(A)以上的隔声量要求,边框需要作吸声、密封等一些特殊处理才可以达到。

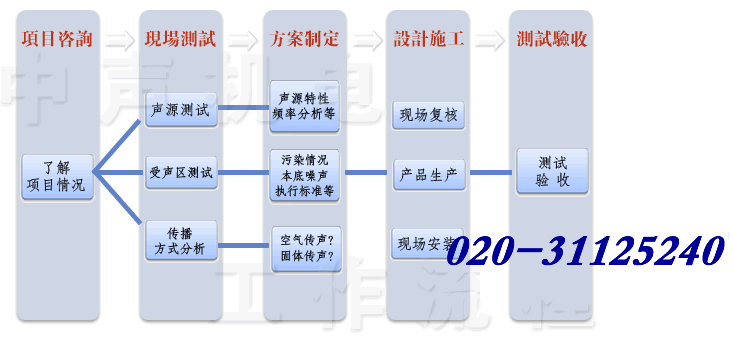

噪声治理项目需对噪声源设备进行测试、设计、生产、施工等配套声学服务,我们将对客户承诺提供以下优质服务:
● 声学设计服务:我们向客户提供免费的声学设计服务,包括噪声测试报告、治理建议、设计图纸等。
● 设计、生产、施工服务承诺:
 ★ 声学设计均依循国家设计标准相关规范,并充分考虑声源设备的运行条件及操作情况。
 ★ 治理目标以国家限值标准为主要依据,并尊循客户的治理需求,为客户提供最佳治理方案。
 ★ 平衡项目设计,提供最为经济、有限,容易安装维护的降噪措施。
 ★ 声学产品均由中声公司设计加工生产,全程质量控制,为客户提供最佳的声学产品。
 ★ 施工人员均具备多年的声学产品安装经验,专业工种员工具备相应的作业资格要求。
● 声学测试/验收服务:我们向客户提供免费的噪声测试服务,所有的检测方式及仪器均严格执行国家标准的相关要求。

未尽事宜,敬请来电垂询我公司,我们将竭诚为您提供专业的声学服务!中声机电,您的最佳声学伙伴!

一、项目服务原则:
满足满足国家声学标准要求,保修期内提供全面的检测、维修服务。工程期限内,均可提供免费的现场噪声测试服务。
二、保修维修原则:
1、保修期内因产品自身质量原因发生的损坏,免费提供产品故障的维修、更换损坏的零部件等服务。
2、质保期内产品出现故障,广州客户可在一个工作日内到达现场进行测试、维修,非广州市的广东省内客户可在两个工作日内到达现场。若是不需更换零件,可在72小时内处理完毕;若是需要更换零件的,视零件具体情况,在当日内与客户协商维修时间。
3、如客户要求对新的设备进行降噪处理,将按届时最优惠的价格向提供产品及零配件供应。
